Légkezelő berendezések retrofitting

A gyártócsarnokok és társasházak esetében egy közkedvelt és korszerű módja a fűtési és hűtési hőigény kielégítésének a légtechnikai rendszerek alkalmazása. Ennek előnye, hogy meglévő fűtési és/vagy hűtési rendszerhez viszonylag könnyen hozzáilleszthető, számos hőtermelő berendezéssel kompatibilis, valamint egyetlen rendszeren keresztül megoldható a hőellátás és a megfelelő levegőminőség biztosítása is.

A légtechnikai rendszer három fő elemből épül fel:

• légkezelő berendezés

• légcsatorna hálózat

• kiszolgált tér

A három elem közül energetikai szempontból egyértelműen a légkezelő berendezés tekinthető a rendszer „szívének”. A tapasztalatok szerint a legtöbb megtakarítási lehetőség is itt található, ezért egy korszerűsítési projekt során jellemzően ennek vizsgálatával kezdődik a munka.

Milyen elemekből áll egy légkezelő berendezés, és milyen funkciót lát el?

Egy korszerű légkezelő az alábbi főbb egységekből épülhet fel (természetesen előfordulnak egyszerűbb, kevesebb elemet tartalmazó berendezések is):

·        Légbevezető zsalu – Frisslevegő beszívása/Elhasznált levegő kidobása ezen keresztül történik, emellett védi a légkezelőt a külső elemektől

·        Szűrő – Különböző átmérőjű porszemek és szennyeződések eltávolítása a szállított levegőből

·        Ventilátor – Szellőző levegő továbbítása a zárt tér felé/elhasznált levegő eltávolítása a kiszolgált térből

·        Fűtőkalorifer – Befújt levegő felmelegítése egy hőcserélőn keresztül

·        Hűtőkalorifer – Befújt levegő hűtése egy hőcserélőn keresztül

·        Hővisszanyerő – Elszívott levegő hőjének visszanyerése, a befújt levegő előfűtésére/előhűtésére alkalmazható

·        Párásító berendezés – Légnedvesség szabályozása

·        Cseppleválasztó – Kondenz elvezetése

·        Hangcsillapító – A ventilátor és az áramoltatott levegő által okozott zajterhelés csökkentése

·        Szenzorok/érzékelők – leggyakrabban: hőmérő, CO₂, páratartalom érzékelő

Helyszíni bejárásaink során gyakran találkozunk 15 éves, vagy akár annál régebbi légkezelő berendezésekkel, amelyeknél az alábbi műszaki megoldásokkal találkozunk:

Ventilátorok

• ékszíjhajtású radiál ventilátor

• AC motoros kivitel

• frekvenciaváltó nélküli vagy korlátozott szabályozás

Hővisszanyerő

• keresztáramú hővisszanyerő, egyszerű lemezes hőcserélővel, relatíve alacsony hatásfok

Szűrők

• Viszonylag magas nyomásveszteségű G4 vagy M5 osztályú szűrők

Szabályozás

• időprogram alapú szabályozás

Motorok

• IE1 vagy IE2 hatásfokú villanymotorok

A légkezelők retrofittingjének előnye, hogy a teljes rendszer cseréje nélkül is tudunk jelentős energiamegtakarítást elérni, amennyiben jól ismerjük a rendszer jelenlegi állapotát, és olyan egységet helyezünk be, amely illeszkedik a meglévőhöz.

Ventilátor és motorcsere

Az egyik leggyakoribb fejlesztés a régi ékszíjhajtású ventilátorok lecserélése EC ventilátorokra vagy közvetlen hajtású plug-fan rendszerekre. Így megszüntethető az ékszíjvesztesék, csökken a karbantartási igény, és pontosabb fordulatszám-szabályozás valósítható meg frekvenciaváltó telepítésekor.

Elérhető ventilátor munka villamosenergia-megtakarítás: 20-40%

Hővisszanyerő korszerűsítése

Modern ellenáramú hőcserélők vagy forgódobos hővisszanyerők telepítése (légkezelő kialakításától függően).

Elérhető fűtési/hűtési energiamegtakarítás: 15-20%

Szűrők korszerűsítése

Régi típusú porszűrők helyett elektrosztatikus porszűrők telepítése. Ezen berendezések alkalmazása lényegében nem okoz nyomásveszteséget a rendszerben, ami ventilátormunka-megtakarítást eredményez. Ezek a szűrők egyszerűen tisztíthatóak, hatásfokuk nem romlok a telítődés következtében, valamint visszajelzést kaphatunk időben arról, ha a tisztítás szükségessé válik, még mielőtt többlet energiafelhasználást eredményezne a megtelt szűrő, így hatékonyabb és kiszámíthatóbb a karbantartásuk is.

Elérhető energiamegtakarítás: kb. 5% (+ karbantartási költségmegtakarítás)

Szabályozási rendszer korszerűsítése

Tipikus problémák:

• folyamatos névleges légszállítás

• éjszakai üzem elmaradása

• igényvezérlés hiánya

Korszerű megoldások:

• CO₂ szabályozás

• páratartalom szabályozás

• jelenlétfüggő vezérlés

• VAV rendszerek

• épületfelügyeleti integráció

Elérhető energiamegtakarítás: 10-20%

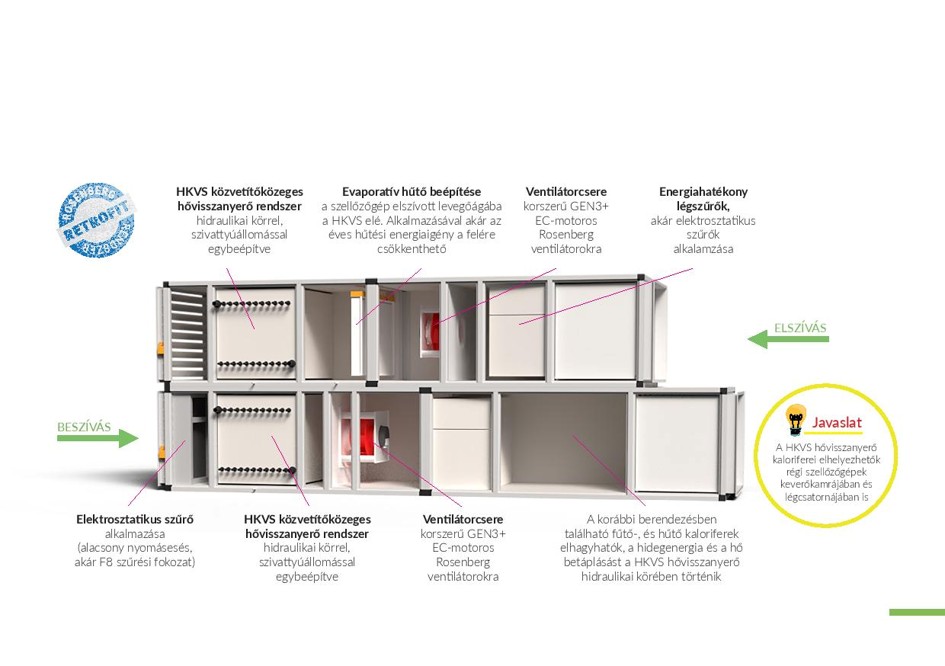

Rosenberg által készített retrofit megoldás
